Установка подогрева двигателя Toyota 3S/4S-FE

Так сложилось, что уже давно являюсь поклонником конвекционной системы подогрева двигателя от тюменского производителя ЗАО Лидер. Ставил «котёл» на ВАЗы и был доволен. Сам я живу в климатической полосе, где температуры бывают от +40 до -40, летом-то нет проблем, а вот зимой! Кто не наблюдал картину мучения стартера «тещей»? Люди по-разному извращаются, пытаясь завести своего «коня», но вывод один – необходим предпусковой подогрев. Сразу оговорюсь – конечно, технически исправный автомобиль ДОЛЖЕН заводиться в любую погоду, да еще и с «пол пинка». Но ведь холодный двигатель начинает «маслать» холодное масло по каналам - поэтому износ в момент запуска и прогрева огромный! Конечно, хорошее зимнее масло решает отчасти проблему, но это лирика, подогрев нужен однозначно.

Есть несколько систем подогрева:

  1. Автономные, банально сжигает бензин у себя в чреве, гоняя принудительно охлаждающую жидкость по системе охлаждения, прогревая заодно и салон. Поставил бы, только цена кусается. Плюсы такой системы: прогревает всё, и двигатель, и салон, полная автономность. Дают гарантию после установки. Нет механического износа двигателя при прогреве. Минусы: дорогая! «Жрёт» бензин, сложно устанавливать, лучше доверить это специалистам.
  2. Автоподзаводка, в комплексе с сигналкой. Самая популярная, тупо заводит авто по достижении определённой температуры. Масса вариантов, простота установки, недорогая, поэтому ставят многие. Плюсы: прогревает двигатель. Относительно недорогая. Можно поставить самому. Подходит для всех типов авто. Минусы: снова жрёт бензин. Износ двигатель не исключен до конца, хотя не такой, как при холодном пуске.
  3. Подогрев охлаждающей жидкости конвекционным способом (теном) 220 вольт. Масса типов для авто отечественного производства. Плюсы: прогревает двигатель. Относительно недорогая система. Можно поставить самому. Нет механического износа двигателя при прогреве. Минусы: самый главный - необходимо наличие пресловутой «розетки». На инжекторах есть эффект «занижения» оборотов.
  4. Термос. Запасает некоторое количество охлаждающей жидкости и отдаёт ее по команде потом в систему охлаждения. Плюсы: прогревает двигатель, нет механического износа. Нет затрат ни на бензин, ни на электроэнергию. Минусы: надо найти место в машине, куда его ставить. Недолго держит тепло.
  5. Тэны под машину, щуп в карте двигателя. Когда не было ни сигналок-подзаводок, ни «котлов» - тупо ставили пару тэнов под машину, и они грели. Но это только в гараже и при наличии 220 :). Плюсы и минусы описывать нет смысла, этим, наверное, пользовались наши отцы и деды :).

Я из всех вариантов я остановился на «котле». У меня и в гараже 220, и на работе, машина стоит под окном на стоянке, я вывел на окошко 220. Осталось только портировать «котёл» от ВАЗа на Тойоту. У меня остался от таза, когда продавал, спросил - надо? Сказали «нет», скинул 1000 рэ, и за 10 минут снял его не сливая охлаждающую жидкость.

Итак, имеем подогрев от таза, надо поставить его на 4ЭС. Главное определиться, куда чего врезать, откуда брать, куда выпускать. Куда ещё главнее у меня оказалось желание поставить его за один день, зная по советам примерно что, куда, для этого должно выполниться одно просто условие: ДОЛЖЕН в точности подойти сливной штуцер от таза. Если не подходит, надо бежать вытачивать, а не хотелось.

Следует отметить, что у меня «котёл» старой конструкции, сейчас их делают пластмассовые, что ни как не влияет, на их характеристики (проверено у тестя на «ниве») и они не круглые, а квадратные. На фото ещё лежит Т образный тройник со шлангами, шланги я выкинул. И вот мой вам совет - тройник нужен будет для «врезки» в шланг печки, я долго не мог найти в магазинах его, и тут увидел комплект 10-ных шлангов на печку, там вваренный тройник, плюс ещё шланг длинной см 45, он как раз пригодиться для доводки из выхода «котла» на вход тройника. Отдельно купил тосолостойкий шланг см. 80. - часть уйдёт на впуск, часть на выпуск. Еще нужна яма, с ней удобнее, я делал без ямы, весь изматерился, крайне неудобно!

Снимаем воздушный, резиновую гофру БДЗ, БДЗ затыкаем носком, сливаем охлаждающую жидкость, неудобно откручивать сливной в блоке, он на 14. надо удлинитель. Вот тут для меня наступил интересный момент: как только в руках оказалась пробка блока, тут начал сравнивать с тазовской, НЕ ПОДОШЛА, матьиху! Думать нечего, надо собирать назад, срисовав резьбу и отдать точить, НО в «троечном» блоке резьба и в правду меньше, а верхний ввод с котла сделан через тройничек и ставиться на место датчика температуры охлаждающей жидкости, вот тут то я и вспомнил про него, он подошел один в один! Мажем герметиком, вворачиваем, отрезаем шланг длинной около 12-15 см, и ещё один см 30 сразу их надеваем на штуцера, всё подбирается опытным путём!

Первый раз взял короткий, зря убил 2 часа, мешало крепление впускного патрубка, потом подобрал. Упёрся он задом в рулевую рейку, и краем лёг на крепление нижней подушки.

Потом приспособил крючок, и притянул его к опоре.

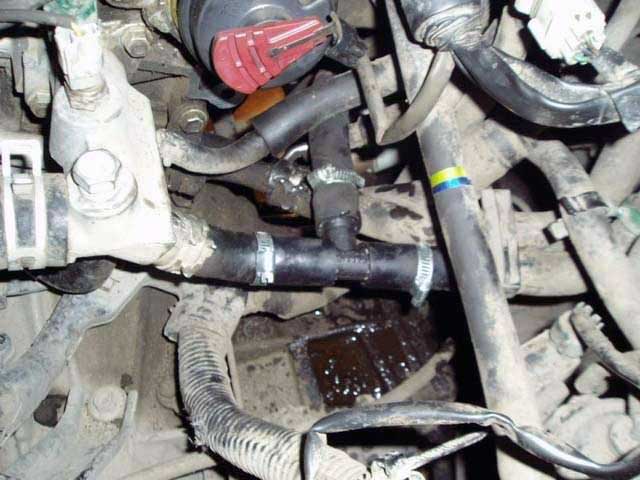

Верху всё понятно без комментов при разрезки шланга печки часть охлаждающей жидкости прольётся, будьте готовы.

Ну и всё, заливаем охлаждающую жидкость, заводим, доливаем, только там шланг короткий, надо длиннее. И утром тестим. При заводке будет глюк – датчик температуры горячий! Обороты будут низкими, начнёт дёргаться, надо первые 2-3 секунды прогазовать и всё придёт в норму.

Выводы: если появиться желание поставить, покупаете подогрев от ВАЗ 2101-07 (03 06 двигун), комплект шлангов от ВАЗ 2110 на печку. За полдня одному на БЕЗ ямы поставить вполне реально. Кстати, тут у тестя на 5А глянул, блин! Там за полчаса можно воткнуть! Всё впереди расположено, и пробка сливная, и входной штуцер от радиатора. Буду ставить и ему.

P.S. В какой именно шланг врезается выход с котла? Вот несколько другой ракурс. Шланг, идущий от патрубка (стоящего рядом с трамблёром) к крану отопителя. Вот и всё.

Автор неизвестен
