Регулировка открытия воздушной заслонки

  1. Слегка приоткройте дроссельную заслонку и полностью закройте воздушную заслонку.
  2. Отсоедините вакуумный шланг и подсоедините вакуумный насос к патрубку диафрагмы открытия воздушной заслонки.
  3. Откачивайте воздух, чтобы получить давление в 400 мм ртутного столба; диафрагма должна полностью открыть воздушную заслонку и разрежение должно сохраняться минимум в течение 30 секунд. Замените диафрагму, если она неисправна.
  4. Поддерживайте давление на уровне 400 мм ртутного столба для того, чтобы шток диафрагмы открытия воздушной заслонки поднялся до конца.

Для заслонки с двухступенчатым режимом открытия

Регулировка открытия воздушной заслонки - первая ступень
Регулировка открытия воздушной заслонки - первая ступень

  1. Отвертка
  2. Регулировочный язычок
  3. Зазор R1
  4. Откачайте воздух
  5. Слегка касается
  6. Слегка нажмите
  7. Воздушная заслонка
  1. Слегка нажмите шток диафрагмы в направлении, показанном стрелкой (смотрите рисунок) - от вакуумного блока.

Для всех типов

  1. Используя электроотвертку, измерьте зазор R1 между верхним краем воздушной заслонки и стенкой канала забора воздуха. Сравните полученную величину зазора со значением, указанным в Разделе технических характеристик.
  2. При необходимости отрегулируйте величину зазора, согнув язычок диафрагмы открытия воздушной заслонки в нужном направлении.

Для заслонки с двухступенчатым режимом открытия

  1. Поддерживайте давление на уровне 400 мм ртутного столба и слегка нажмите на шток диафрагмы в направлении, показанном стрелкой (смотрите рисунок) - по направлению к вакуумному блоку.
  2. Используя электроотвертку, измерьте зазор (R2) (вторая ступень режима открытия заслонки между верхним краем воздушной заслонки и стенкой канала забора воздуха. Сравните полученную величину зазора со значением, указанным в Разделе технических характеристик.
  3. При необходимости отрегулируйте величину зазора, согнув язычок диафрагмы открытия воздушной заслонки в нужном направлении.

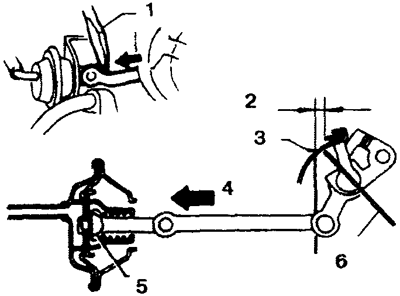

Регулировка открытия воздушной заслонки - вторая ступень
Регулировка открытия воздушной заслонки - вторая ступень

  1. Отвертка
  2. Зазор R2
  3. Биметаллическая пружина
  4. Слегка нажмите
  5. Слегка касается
  6. Воздушная заслонка

Регулировка открытия воздушной заслонки при полном открытии дросселей

  1. Полностью закройте воздушную заслонку, при помощи рычага дросселя полностью откройте дроссельную заслонку.
  2. Используя электроотвертку, измерьте зазор С (смотрите рисунок) между верхним краем воздушной заслонки и стенкой канала забора воздуха. Сравните полученную величину зазора со значением, указанным в Разделе технических характеристик.
  3. При необходимости отрегулируйте величину зазора, согнув в нужном направлении рычажок механизма открытия воздушной заслонки.
Регулировка открытия воздушной заслонки при полном открытии дросселей
Регулировка открытия воздушной заслонки при полном открытии дросселей

  1. Воздушная заслонка
  2. Соединительный шток
  3. Рычажок механизма открытия воздушной заслонки
  4. Дроссельная заслонка первичной камеры
  5. Зазор "С"
