Для заслонки с двухступенчатым режимом открытия

Регулировка открытия воздушной заслонки А - одноступенчатый режим открытия заслонки или первая ступень двухступенчатого режима открытия В - Вторая ступень двухступенчатого режима открытия заслонки R1 - Зазор первой ступени R2 - Зазор второй ступени Диафрагма открытия воздушной заслонки Воздушная заслонка Вакуумный насос Откачайте воздух чтобы получить давление в 53,3 кПа (400 мм ртутного столба) Согните язычок чтобы отрегулировать Шток поршня Слегка касается Слегка надавите Откачайте воздух, чтобы получить давление в 53 3 кПа (400 мм ртутного столба) Слегка касается Согните язычок, чтобы отрегулировать Слегка надавите

41. Слегка нажмите шток диафрагмы в направлении, показанном стрелкой (смотрите рисунок) - от вакуумного блока.

Для всех типов

42. Используя электроотвертку, измерьте зазор между верхним краем воздушной заслонки и стенкой канала забора воздуха. Сравните полученную величину зазора со значением, указанным в Разделе технических характеристик.
43. При необходимости отрегулируйте величину зазора, согнув язычок диафрагмы открытия воздушной заслонки в нужном направлении.

Для заслонки с двухступенчатым режимом открытия

42. Поддерживайте давление на уровне 400 мм ртутного столба и слегка нажмите на шток диафрагмы в направлении, показанном стрелкой (смотрите рисунок) - по направлению к вакуумному блоку.
43. Используя электроотвертку, измерьте зазор (R2) (вторая ступень режима открытия заслонки) между верхним краем воздушной заслонки и стенкой канала забора воздуха. Сравните полученную величину зазора со значением, указанным в Разделе технических характеристик.
44. При необходимости отрегулируйте величину зазора, согнув язычок диафрагмы открытия воздушной заслонки в нужном направлении.

Регулировка открытия воздушной заслонки при полном открытии дросселей

47. Полностью закройте воздушную заслонку при помощи рычага дросселя полностью откройте дроссельную заслонку.

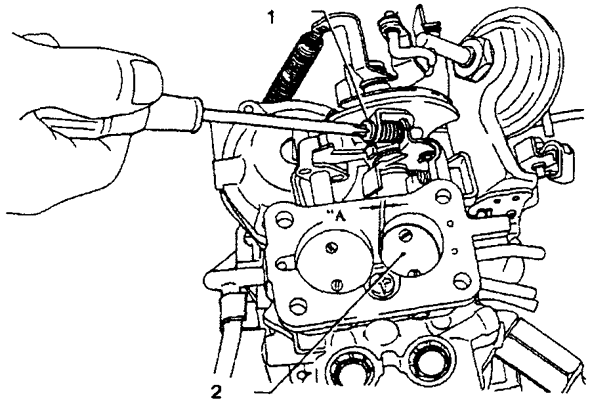

48. Используя электроотвертку измерьте зазор A (смотрите рисунок) между верхним краем воздушной заслонки и стенкой канала забора воздуха. Сравните полученную величину зазора со значением, указанным в Разделе технических характеристик.
49. При необходимости отрегулируйте величину зазора, согнув в нужном направлении рычажок механизма открытия воздушной заслонки.

Регулировка открытия воздушной заслонки при полном открытии дросселей Воздушная заслонка Рычажок регулировки открытия воздушной заслонки при полном открытии дросселей Рычаг дросселя Зазор
