Японские карбюраторы 1979-1993 г. Honda. Карбюраторы Keihin (Тип 2). Регулировка карбюратора

4. Регулировка карбюратора

Условия проведения регулировки

Условия для правильного проведения регулировки карбюратора описаны в соответствующей главе. Заметьте, что если на автомобиле установлена автоматическая коробка передач "Hondamatic", скорость холостого хода необходимо регулировать при включенной передаче.

Элементы карбюратора Keihin - модель с автоматической воздушной заслонкой
Элементы карбюратора Keihin - модель с автоматической воздушной заслонкой

  1. Крышка карбюратора
  2. Прокладка поплавковой камеры
  3. Седло игольчатого клапана
  4. Ось поплавка
  5. Поплавок
  6. Биметаллическая пружина воздушной заслонки
  7. Клапан обогатительного устройства
  8. Диафрагма открытия воздушной заслонки
  9. Изолирующий блок
  10. Рычаг дроссельной заслонки
  11. Демпфер дроссельной заслонки
  12. Диафрагма дроссельной заслонки - вторичной камеры
  13. Корпус дросселей
  14. Защитный колпачок
  15. Окошко поплавковой камеры
  16. Диафрагма насоса-ускорителя
  17. Корпус карбюратора
  18. Запорный клапан
  19. Предохранительный механизм системы быстрого холостого хода
  20. Термовакуумный клапан
  21. Вентиляционная диафрагма
  22. Рычаг насоса-ускорителя
  23. Воздушная заслонка
  24. Тройник
  25. Отметка установки шланга

Регулировка частоты вращения коленчатого вала при холостом ходе двигателя и количества топливной смеси холостого хода (СО)

  1. Увеличьте скорость работы двигателя до 3000 об/мин и удерживайте ее на этом уровне в течение 30 секунд для очистки впускного коллектора от паров топлива, затем оставьте двигатель работать в режиме холостого хода.
  2. При помощи винта регулировки скорости холостого хода, отрегулируйте частоту вращения коленчатого вала при холостом ходе двигателя (Смотрите раздел технических характеристик).
  3. Проверьте уровень СО; если он отличается от указанного в разделе технических характеристик - отрегулируйте положение винта регулировки количества смеси холостого хода для получения правильного уровня СО. Вращение винта по часовой стрелке (закручивание) уменьшает уровень СО, вращение винта против часовой стрелки (выкручивание) увеличивает уровень СО. Если у Вас нет датчика СО, операция регулировки количества смеси холостого хода без использования датчика СО описана в соответствующей главе.
  4. Повторяйте операции, описанные в параграфах выше, пока обе регулировки не будут правильными.
  5. Очищайте впускной коллектор каждые 30 секунд при проведении регулировки, повышая частоту вращения коленчатого вала до 3000 об/мин на 30 секунд.
  6. Поднимите частоту вращения коленчатого вала до 2000 об/мин и измерьте уровень СО. Полученное значение должно быть меньше половины уровня СО при работе двигателя в режиме холостого хода.

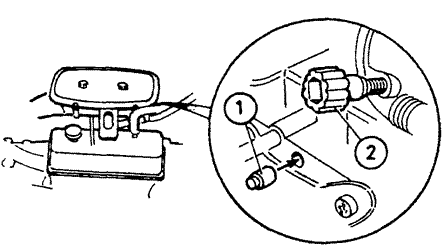

Винты регулировки холостого хода
Винты регулировки холостого хода

  1. Защитный колпачок для винта регулировки количества смеси холостого хода
  2. Винт регулировки частоты вращения коленчатого вала при холостом ходе

Демпфер дроссельной заслонки

Модели Honda Accord с механической коробкой передач

  1. Прогрейте двигатель до нормальной рабочей температуры, затем оставьте его работать в режиме холостого хода.
  2. Отсоедините и заткните вакуумный шланг демпфера и подсоедините вакуумный насос к патрубку на демпфере.
  3. При помощи насоса откачайте воздух для получения разрежения в 400 мм ртутного столба; замените демпфер, если Вы не можете достичь такого разрежения или, если демпфер не сохраняет разрежение.
  4. В течение одной минуты частота вращения коленчатого вала двигателя должна подняться до 1500 - 2500 об/мин.
  5. Отрегулируйте частоту вращения коленчатого вала, согнув регулировочный рычаг в требуемом направлении. Для уменьшения частоты вращения коленчатого вала, вилку рычага необходимо сжать при помощи плоскогубцев; для увеличения частоты вращения коленчатого вала необходимо разжать вилку при помощи отвертки (смотрите рисунок).
  6. Отсоедините вакуумный насос и подсоедините вакуумный шланг к демпферу.
Вакуумная проверка демпфера дроссельной заслонки Регулировка демпфера дроссельной заслонки (модели с механической коробкой передач) - уменьшите частоту вращения коленчатого вала, сжав вилку рычага при помощи плоскогубцев Регулировка демпфера дроссельной заслонки (модели с механической коробкой передач) – увеличьте частоту вращения коленчатого вала двигателя, разжав вилку рычага при помощи отвертки

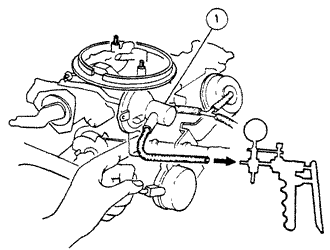

Вакуумная проверка демпфера дроссельной заслонки

  1. Демпфер дроссельной заслонки
  2. Вакуумный насос

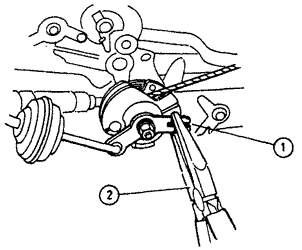

Регулировка демпфера дроссельной заслонки (модели с механической коробкой передач) - уменьшите частоту вращения коленчатого вала, сжав вилку рычага при помощи плоскогубцев

  1. Регулировочный паз
  2. Плоскогубцы
Регулировка демпфера дроссельной заслонки (модели с механической коробкой передач) – увеличьте частоту вращения коленчатого вала двигателя, разжав вилку рычага при помощи отвертки

  1. Регулировочный паз
  2. Отвертка

Модели Honda Accord с автоматической коробкой передач

  1. Прогрейте двигатель до нормальной рабочей температуры, затем оставьте его работать в режиме холостого хода.
  2. Отсоедините и заткните вакуумный шланг демпфера; частота вращения коленчатого вала двигателя должна подняться до 1300 - 2300 об/мин.
  3. Отрегулируйте частоту вращения коленчатого вала, закрутив регулировочный винт в требуемом направлении.
  4. По завершении регулировки подсоедините вакуумный шланг к демпферу.
Регулировка демпфера дроссельной заслонки (модели с автоматической коробкой передач) – отрегулируйте частоту вращения коленчатого вала, повернув регулировочный винт в требуемом направлении
Регулировка демпфера дроссельной заслонки (модели с автоматической коробкой передач) – отрегулируйте частоту вращения коленчатого вала, повернув регулировочный винт в требуемом направлении

  1. Демпфер дроссельной заслонки
  2. Регулировочный винт

Установка уровня топлива в поплавковой камере

Карбюратор установлен на автомобиле, двигатель работает

  1. На некоторых моделях уровень топлива в поплавковой камере можно проверить, не снимая карбюратор. Когда двигатель работает, уровень топлива можно проверить через смотровое окошко поплавковой камеры. Если уровень топлива не соответствует отметке, необходима регулировка.
  2. Если необходимо отрегулировать уровень топлива в поплавковой камере, при помощи отвертки поверните седло игольчатого клапана так, чтобы уровень топлива был совмещен с отметкой.
    Примечание: поворачивайте регулировочный винт на 1/8 оборота каждые 15 секунд.
Винт регулировки уровня топлива в поплавковой камере
Винт регулировки уровня топлива в поплавковой камере

  1. Регулировочный винт
  2. Смотровое окошко поплавковой камеры

Карбюратор снят с автомобиля

  1. Снимите крышку карбюратора, руководствуясь инструкциями, приведенными в начале Раздела.
  2. Установите крышку карбюратора вертикально. Между шариком игольчатого клапана и язычком поплавка должен быть зазор в 0,1 мм.
  3. Измерьте расстояние между крышкой карбюратора и пластиковым поплавком (вместе с прокладкой) - проверьте, чтобы высота установки поплавка была такой, как указано в разделе технических характеристик в начале этой Главы (если эти значения имелись при написании Руководства).
  4. Если необходима регулировка, при помощи отвертки поверните седло игольчатого клапана для получения правильной регулировки.
  5. После завершения регулировки, покрасьте регулировочный винт желтой краской, чтобы не проводить ненужных регулировок.
Регулировка высоты поплавка
Регулировка высоты поплавка

  1. Зазор (0,1 мм)
  2. Регулировочный винт
  1. Расстояние между поплавком и прокладкой

Насос-ускоритель

  1. Проверьте чтобы рычаг насоса касался соединительной тяги насоса.
  2. Полностью выжмите рычаг дроссельной заслонки и измерьте величину хода штока насоса. Сравните полученное значение со значением указанным в разделе технических характеристик (если оно имелось при написании этого Руководства) и отрегулируйте величину хода штока, если необходимо, согнув язычок.
Регулировка насоса-ускорителя
Регулировка насоса-ускорителя

  1. Рычаг насоса-ускорителя
  2. Шток насоса
  3. Кронштейн дроссельной заслонки
  1. Не сгибать этот язычок
  2. Согните этот язычок для проведения регулировки

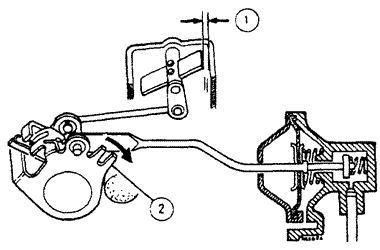

  3. Ход штока насоса-ускорителя

Регулировка воздушной заслонки

  1. Перед регулировкой воздушной заслонки проверьте, чтобы частота вращения коленчатого вала при холостом ходе и количество смеси холостого хода были правильно отрегулированы.
  2. Снимите воздушный фильтр. Вакуумные шланги должны оставаться подсоединенными (или же отсоедините их и заткните отверстия).
  3. Методы диагностики неисправностей, появляющихся при холодном запуске двигателя и при прогреве, описаны в предыдущей главе.

Регулировка быстрого холостого хода (модели с механической воздушной заслонкой)

  1. Прогрейте двигатель до нормальной рабочей температуры, затем оставьте его работать в режиме холостого хода.
  2. Частично закройте воздушную заслонку, вытянув ручку регулировки воздушной заслонки до первой отметки (первого щелчка). Отметьте частоту вращения коленчатого вала и сравните его со значением, указанным в разделе технических характеристик в начале этой Главы.
  3. Отрегулируйте частоту вращения коленчатого вала, согнув регулировочный рычаг в требуемом направлении. Для уменьшения частоты вращения коленчатого вала, вилку рычага необходимо сжать при помощи плоскогубцев; для увеличения частоты вращения коленчатого вала необходимо разжать вилку при помощи отвертки.
Регулировка быстрого холостого хода (модели с механической воздушной заслонкой) - уменьшите частоту вращения коленчатого вала, сжав вилку рычага при помощи плоскогубцев Регулировка быстрого холостого хода (модели с механической воздушной заслонкой) - увеличьте частоту вращения коленчатого вала, разжав вилку рычага при помощи отвертки
Регулировка быстрого холостого хода (модели с механической воздушной заслонкой) - уменьшите частоту вращения коленчатого вала, сжав вилку рычага при помощи плоскогубцев

  1. Регулировочная вилка системы быстрого холостого хода
  2. Плоскогубцы с длинными губками
Регулировка быстрого холостого хода (модели с механической воздушной заслонкой) - увеличьте частоту вращения коленчатого вала, разжав вилку рычага при помощи отвертки

  1. Регулировочная вилка системы быстрого холостого хода
  2. Отвертка

Регулировка быстрого холостого хода (модели с автоматической воздушной заслонкой)

  1. Прогрейте двигатель до нормальной рабочей температуры, затем заглушите его.
  2. Немного приоткройте дроссельную заслонку и установите рычаг быстрого холостого хода на верхний зубец кулачка быстрого холостого хода.
  3. Отсоедините и заткните внутренний вакуумный шланг, идущий к диафрагме предохранительного устройства системы быстрого холостого хода.
  4. Запустите двигатель, не нажимая на педаль акселератора, и отметьте частоту вращения коленчатого вала двигателя в режиме быстрого холостого хода. Сравните полученную частоту со значением, указанным в разделе технических характеристик в начале этой Главы.
  5. Отрегулируйте частоту вращения коленчатого вала, вращая винт регулировки скорости быстрого холостого хода в требуемом направлении.
  6. Подсоедините вакуумный шланг к диафрагме предохранительного механизма.
Регулировка быстрого холостого хода (модели с автоматической воздушной заслонкой)
Регулировка быстрого холостого хода (модели с автоматической воздушной заслонкой)

  1. Регулировочный винт системы быстрого холостого хода

Проверка открытия воздушной заслонки (модели с автоматической воздушной заслонкой)

  1. После холодного запуска двигателя отсоедините электрический провод от автоматической воздушной заслонки.
  2. Немного приоткройте дроссельную заслонку и установите рычаг быстрого холостого хода на верхний зубец кулачка быстрого холостого хода.
  3. Запустите двигатель, не нажимая на педаль акселератора. Воздушная заслонка должна немного приоткрыться.
  4. Если воздушная заслонка не открывается, выполните следующие тесты.
  5. Отсоедините вакуумный шланг от диафрагмы открытия воздушной заслонки.
  6. Подсоедините вакуумный насос к патрубку диафрагмы и пальцем закройте отверстие в кожухе диафрагмы. Откачивайте воздух, чтобы получить разрежение в 400 мм ртутного столба; диафрагма должна полностью открыть воздушную заслонку, и разрежение должно сохраняться в течение минимум 30 секунд. Замените диафрагму, если она неисправна.
  7. По завершении проверки подсоедините провод к узлу автоматической воздушной заслонки.
Проверка открытия воздушной заслонки
Проверка открытия воздушной заслонки

  1. Диафрагма открытия воздушной заслонки

Регулировка открытия воздушной заслонки (модели с автоматической воздушной заслонкой)

  1. Регулировку можно проводить при любой температуре двигателя.
  2. Открутите три крепежных винта и снимите биметаллическую пружину и крепежное кольцо.
  3. Немного приоткройте дроссельную заслонку и установите рычаг быстрого холостого хода на верхний зубец кулачка быстрого холостого хода.
  4. Отсоедините вакуумный шланг от диафрагмы предохранительного механизма системы быстрого холостого хода и подсоедините контрольный клапан. Подайте давление примерно в 1 - 6 Бар на диафрагму через контрольный клапан. Это будет удерживать воздушный клапан открытым.
  5. Аккуратно вдавите шток до конца внутрь диафрагмы. Удерживая шток в этом положении, установите соединительную тягу воздушной заслонки на рычаг открывающего механизма для устранения свободного хода соединительного механизма.
  6. При помощи хвостовика сверла измерьте зазор между верхним краем воздушной заслонки и стенкой канала забора воздуха (первое положение). Сравните полученную величину зазора со значением, указанным в разделе технических характеристик в начале этой Главы.
  7. Отрегулируйте зазор, согнув язычок "D" (cмотрите рисунок) в требуемом направлении.
  8. Отсоедините контрольный клапан и подсоедините вакуумный шланг открывающей диафрагмы.
  9. Удерживая оба рычага вместе, вдавите шток до конца внутрь диафрагмы. Проверьте, чтобы язычок "А" (cмотрите рисунок) касался карбюратора.
  10. При помощи хвостовика сверла измерьте зазор между верхним краем воздушной заслонки и стенкой канала забора воздуха (второе положение). Сравните полученную величину зазора со значением, указанным в разделе технических характеристик.
  11. Отрегулируйте зазор, согнув язычок "А" в требуемом направлении.
  12. Удерживая язычок "А", отпустите соединительную тягу воздушной заслонки. Язычок "С" (cмотрите рисунок) должен касаться пружины. Если нет, значит, язычок "D" был неправильно отрегулирован при проведении операций, описанных в параграфе 51.
  13. Если язычок "С" касается пружины, при помощи хвостовика сверла измерьте зазор между верхним краем воздушной заслонки и стенкой канала забора воздуха (третье положение). Сравните полученную величину зазора со значением, указанным в разделе технических характеристик.
  14. Отрегулируйте зазор, согнув язычок "С" в требуемом направлении.
  15. Установите на место крепежное кольцо и биметаллическую пружину, проверив, чтобы конец пружины попал в вырез на рычаге воздушной заслонки. Закрепите кожух пружины, слабо закрутив три крепежных винта.
  16. Совместите вырез на кожухе биметаллической пружины с отметкой на кожухе воздушной заслонки (cмотрите рисунок) и окончательно закрутите три крепежных винта.
Регулировка открытия воздушной заслонки (модели с автоматической воздушной заслонкой) – первое положение Регулировка открытия воздушной заслонки (модели с автоматической воздушной заслонкой) – второе положение
Регулировка открытия воздушной заслонки (модели с автоматической воздушной заслонкой) – первое положение

  1. Шток открытия воздушной заслонки
  2. Воздушная заслонка
  3. Соединителычая тяга воздушной заслонки
  4. Рычаг открытия воздушной заслонки
  5. Диафрагма открытия воздушной заслонки
  6. Вентиляционный клапан
  7. Контролоный клапан
  8. Яpычок "D"
  9. Зазор воздушной заслонка в положении 1
  10. Сжатый воздух
Регулировка открытия воздушной заслонки (модели с автоматической воздушной заслонкой) – второе положение

  1. Зазор
  2. Язычок "А"
Регулировка открытия воздушной заслонки (модели с автоматической воздушной заслонкой) – третье положение Установочные отметки на кожухе воздушной заслонки
Регулировка открытия воздушной заслонки (модели с автоматической воздушной заслонкой) – третье положение

  1. Зазор
  2. Язычок "С"
  3. Пружина

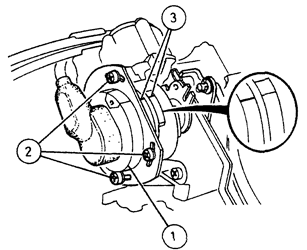

Установочные отметки на кожухе воздушной заслонки

  1. Рычаг воздушной заслонки
  2. Винты
  3. Установочные отметки
